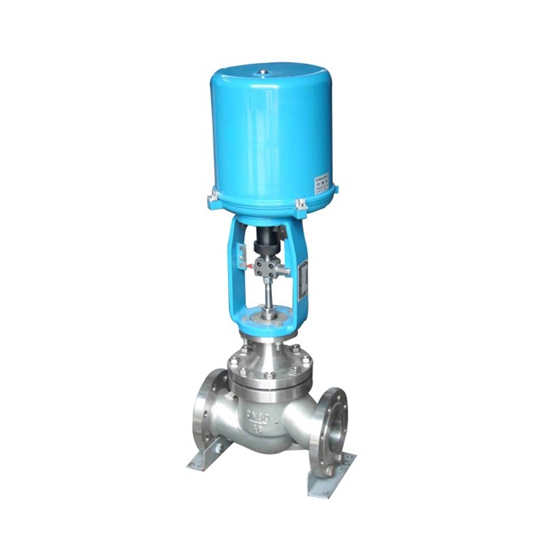

ZDLQX電動三通調節閥

關注次數：

型號：ZDLQX

技術參數：

ZDLQ、ZDLX系列電子式電動三通調節閥是由3610L列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有播入信號及電源可控制運轉，接線簡單。調節機構有合流和分流兩種作用方式，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。

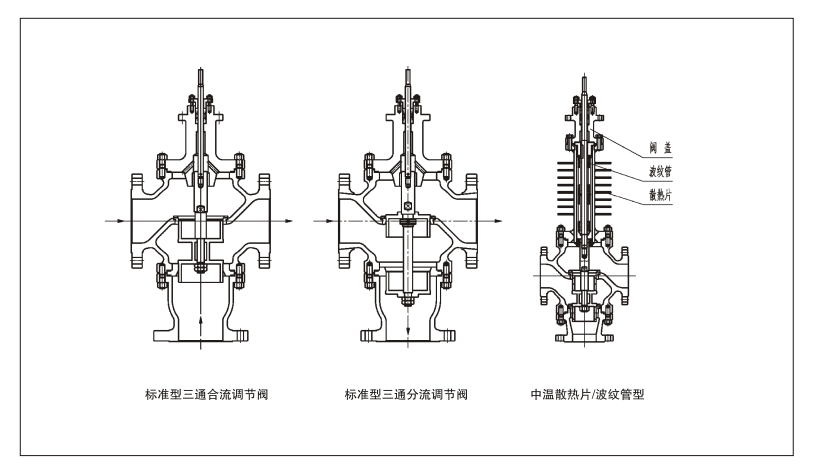

電動三通調節閥概述

電動三通調節閥主要技術參數

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm	25	32	40	50	65	80	100	125	150	200	250	300
額定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280
公稱壓力(MPa)	1.6、2.5、4.0、6.4
行程	16		25		40			60			100
配電動執行機構型號	361LSA-20		361LSB-30		361LSB-50			361LSB-65			361LSB-99
輸入倍號	4-20mADC、1-5VDC
電源	AC220V 50HZ
固有流量特性	線性、等百分比、快開
固有調比	30:1
泄漏等級	IV
法蘭尺寸	符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質	WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等
閥芯材質	304、316、420、鈦、鎳、哈氏合金、Monel等
工作溫度℃	-40~230
系列類型	常溫型、中溫型、波紋管密封型

注：本公司生產的三通調節閥通徑至DN400

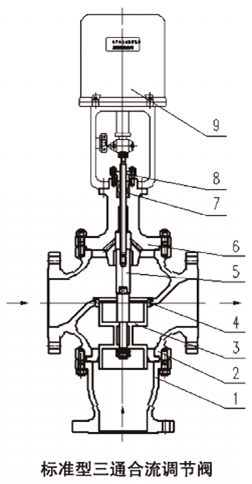

電動三通調節閥基本結構

序號	名	稱
1	接	管
2	閥	體
3	閥	芯
4	閥	座
5	閥	桿
6	閥	蓋
7	填	料
8	填料壓蓋
9	執行機構

電動三通調節閥技術參數:

型號		額定輸出力		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源;AC220V 50HZ 輸入信號:DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號:DC4-20mA 防護等級:IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號：DC4~20mA 防護等級：IP65 隔爆標志Exd ll 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSA-30 361LXA-30	4500	3000 3000	0.50	3.5 3.5
208	361LSA-50 361LXA-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可選電動執行機構：揚州西門子、英國羅托克等

電動三通調節閥性能指標

項目			指標值
基本誤差%			配361L±2.5；；配PSL±1.0
回差%			配361L±2.0；；配PSL 1.0
死區%			配361L±3.0配PSL 1.0
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50： 1
額定行程偏差%			+2.5
泄漏量			符合JB/T7387-94 IV級 小于閥的額定容量x10 -4

電動三通調節閥外形尺寸及重量

公通通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	803
	PN64	200	200	240	265	295	320	370	440	475	570	752	819
H1		135	152	165	180	200	220	222	265	322	362	508	563
A		225							310
H常溫		555	561	660	675	863	868	872	905	920	950	1203	1265
H中溫型		707	709	812	827	1027	1032	1036	1120	1135	1165	1485	1557
重量 (PN64常溫）		50	55	70	78	110	120	150	180	310	410	650	810
