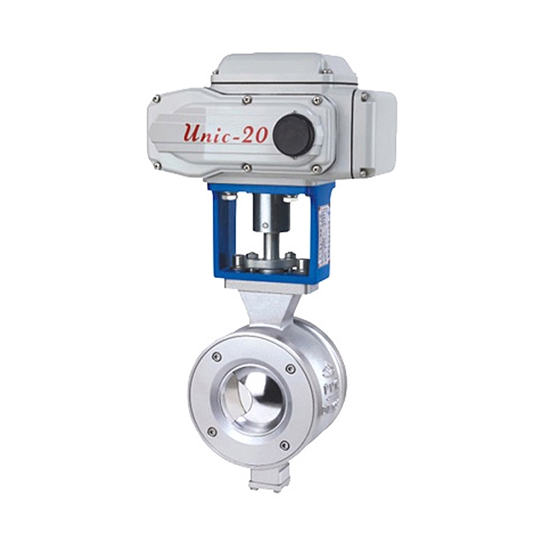

ZDRV電動V型調節球閥

關注次數：

型號：

技術參數：

ZDRV電動V型調節球閥流量特性近似等百分比（參見典型曲線圖）、直線特性

閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%
軟密封：≤額定CV×0.065%

ZDRV電動V型調節球閥該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（2）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
技術參數 公稱通徑DN(mm) 25～400
公稱壓力PN(MPa) 1.6～6.4
公稱壓力Ps(MPa) 強度試驗 2.4～9.6
密封試驗 1.76～7.0
材料代號 C P R

主要：
零件閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈聚四氟乙烯、不銹鋼、硬質合金
填料聚四氟乙烯、柔性石墨
適用
工況適用介質 水,蒸汽,油品硝酸類醋酸類
適用溫度 -28～400℃ -28～500℃
執行器型號 CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式對夾式、法蘭式，法蘭按JB79-59標準

性能：
基本誤差回差死區 輸入信號 輸出信號
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4～20mADC 4～20mADC
公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4
流量特性近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30
36～60
可調節比 250:1 300:1
