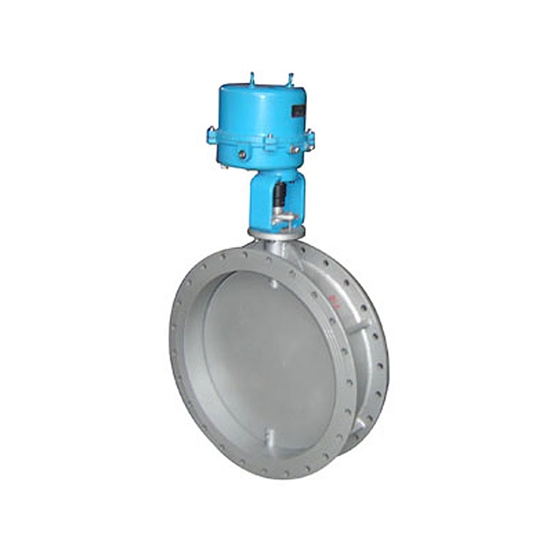

ZDLW電動通風調節蝶閥具有結構簡單、流通能力大，調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀的流體的調節和控制。
類別 直行程 角行程
常溫型 中溫型 常溫型 中溫型
型號 ZDLW-6B(K) ZDLW-6B(K)G ZDLW-6B(K) ZDLW-6B(K)G
電動通風調節蝶閥概述:
ZDLW、ZDRW 電子式電動調節蝶閥是由3610R/L全電子式電動執行機構和蝶閥調節機構組成。執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單、流通能力大，調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀的流體的調節和控制，廣泛應用于石化、冶金、電站等工業部門中
電動通風調節蝶閥主要零件材料:
| 零件名稱 | 材 料 | 溫度范圍℃ |
| 閥體、閥板 | HT200 | -20～200 |
| 35 | -40～450 | |
| ZG230-450 | ||
| 1Cr18Ni9Ti | ||
| ZG1Cr18Ni9Ti | ||
| ZG0Cr18Ni12Mo2Ti | -40～550 |
電動通風調節蝶閥的型號、規格
| 類別 | 直行程 | 角行程 | ||
| 常溫型 | 中溫型 | 常溫型 | 中溫型 | |
| 型號 | ZDLW-6B(K) | ZDLW-6B(K)G | ZDLW-6B(K) | ZDLW-6B(K)G |
| 規格 | DN600～1000 | DN50～500 | ||
電動通風調節蝶閥主要技術參數
| 公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 公稱壓力 MPa | 0.6 | ||||||||||||||||
| 介質溫度 ℃ | 常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼） | ||||||||||||||||
| 額定轉角 ° | 0～70 | ||||||||||||||||
| 流量特性 | -20～150 | ||||||||||||||||
| 環境溫度 ℃ | 近似等百分比 | ||||||||||||||||
| 接管法蘭 | 按JB78-59 對夾式法蘭連接 | ||||||||||||||||
電動通風調節蝶閥連接尺寸:
| 公稱 通徑 DN | D | D1 | L1 | L2 | D2 | H | n-d | L3 | 法蘭端 面距 | ||||||||||||
| 配A型 | 配 B型 | 配 C型 | 配 D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配A型 | 配B型 | 配C型 | 配D型 | ||||||
| 50 | 110 | 92 | 355 | 225 | 200 | 4-φ14 | 120 | 60 | |||||||||||||
| 80 | 125 | 150 | 92 | 355 | 4-φ18 | ||||||||||||||||
| 100 | 145 | 175 | 102 | 385 | |||||||||||||||||
| 125 | 175 | 200 | 117 | 384 | 429 | 225 | 225 | 8-φ18 | 155 | ||||||||||||
| 150 | 200 | 225 | 130 | 397 | 442 | ||||||||||||||||
| 200 | 255 | 280 | 172 | 437 | 482 | 70 | |||||||||||||||
| 250 | 310 | 335 | 197 | 511 | 561 | 335 | 260 | 12-φ18 | 165 | ||||||||||||
| 300 | 362 | 395 | 227 | 536 | 586 | 12-φ23 | 80 | ||||||||||||||
| 350 | 412 | 445 | 252 | 561 | 611 | ||||||||||||||||
| 400 | 462 | 495 | 296 | 656 | 16-φ23 | 100 | |||||||||||||||
| 450 | 518 | 550 | 321 | 679 | |||||||||||||||||
| 500 | 568 | 600 | 346 | 704 | |||||||||||||||||
| 600 | 755 | 705 | 480 | 1075 | 470 | 365 | 20-φ25 | 120 | 150 | ||||||||||||
| 700 | 860 | 810 | 530 | 1125 | 20-φ24 | ||||||||||||||||
| 800 | 975 | 920 | 595 | 1185 | 24-φ30 | 200 | |||||||||||||||
| 900 | 1075 | 1020 | 685 | 1280 | |||||||||||||||||
| 1000 | 1175 | 1175 | 735 | 1320 | 28-φ30 | ||||||||||||||||
注：L3為拆卸護罩所必須的尺寸。 訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
